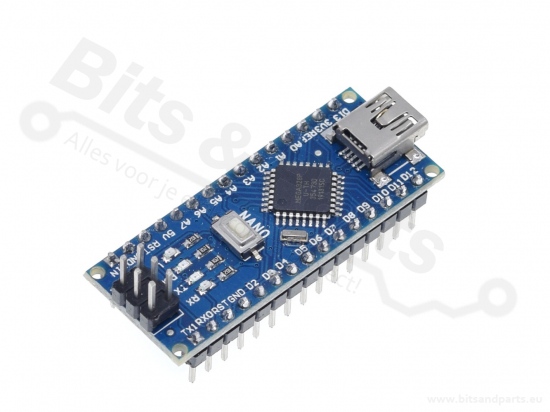

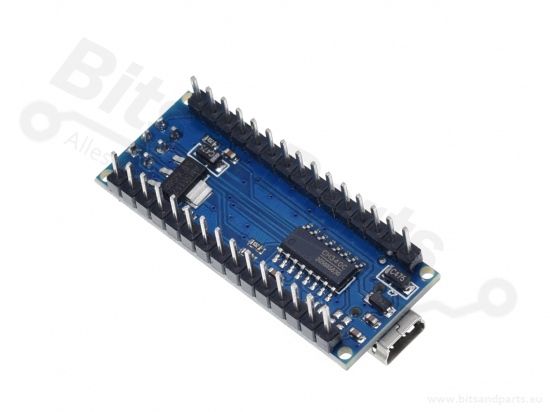

Arduino Nano 3.0 Atmega328 5V 16 MHz (compatible clone)

Arduino Nano 3.0 Atmega328 5V 16 MHz (compatible clone)

Productinformatie:

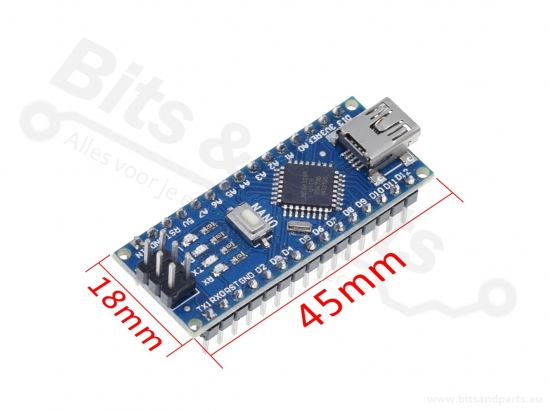

Deze Arduino Nano 3.0 ATmega328 (compatible clone) is door zijn kleine afmetingen gemakkelijk weg te werken in een beperkte ruimte.
Daardoor is de Nano uitermate geschikt voor inbouwen in objecten.
Met de reeds gesoldeerde pins is hij gemakkelijk op een breadboard te gebruiken!

Programmeren van deze Arduino Nano doe je de hetzelfde software (Arduino IDE) als bijv. de Arduino Uno.
Kies in de Arduino IDE opties voor 'oude/old bootloader'.

Mini-B USB aansluiting (kabel niet meegeleverd).

Specificaties:

- Microcontroller: ATmega328
- Bedrijfsspanning: 5V
- Voedingsspanning (aangeraden): 7-12 V
- Voedingsspanning (maximaal): 6-20 V
- 14 digitale input/output pins waarvan 6 als PWM gebruikt kunnen worden.
- 8 Analoge inputs A0-A7
- Maximale stroom per I/O pin: 40mA
- Flash geheugen 32 kB
- Flash gehugen voor Bootloader: 2 kB
- SRAM: 2 kB
- EEPROM: 1 kB
- Kloksnelheid: 16 MHz
- Auto-reset support

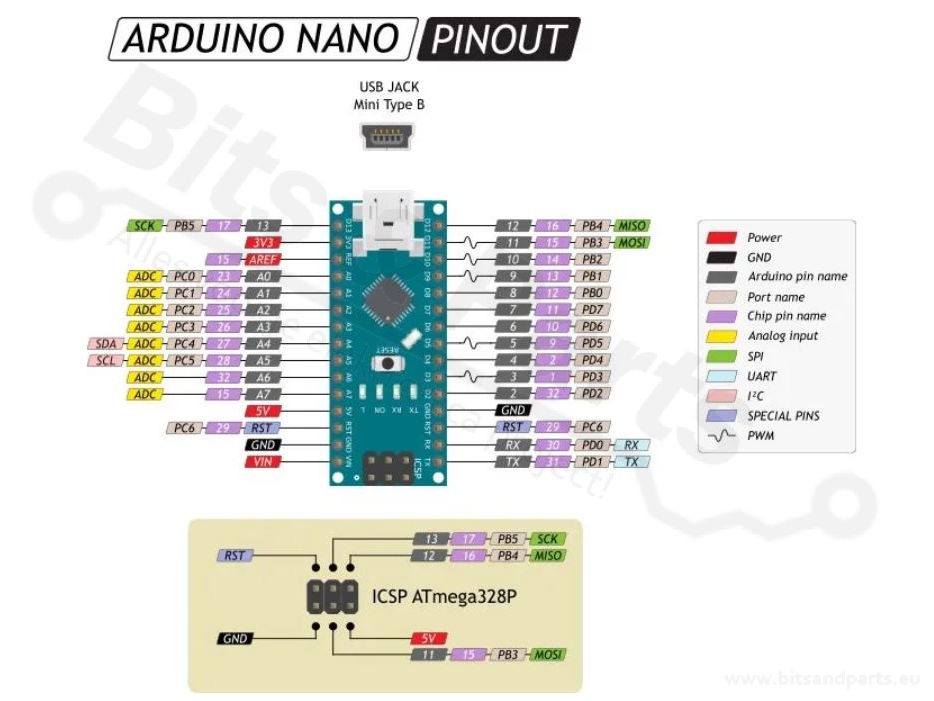

Pinouts Nano:

- GND: Aardingspinnen.
- Serieel: 0 (RX) en 1 (TX). Wordt gebruikt om TTL-seriële gegevens te ontvangen (RX) en te verzenden (TX). Deze pinnen zijn verbonden met de overeenkomstige pinnen van de USB-naar-TTL-seriële chip.
- Externe interrupts: 2 en 3. Deze pinnen kunnen worden geconfigureerd om een interrupt te activeren bij een lage waarde, een stijgende of dalende flank of een verandering in waarde.
- PWM: 3, 5, 6, 9, 10 en 11. Biedt 8-bits PWM-uitvoer met de functie analogWrite().
- SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Deze pinnen ondersteunen SPI-communicatie, die, hoewel geleverd door de onderliggende hardware, momenteel niet is opgenomen in de Arduino-taal.
- LED: 13. Er is een ingebouwde LED aangesloten op digitale pin 13. Wanneer de pin een HOGE waarde heeft, is de LED aan, wanneer de pin een LAAG waarde heeft, is deze uit.
- I2C: A4 (SDA) en A5 (SCL). Ondersteunt I2C (TWI) communicatie met behulp van de Wire-bibliotheek.
- Reset. Breng deze lijn LAAG om de microcontroller te resetten. Wordt meestal gebruikt om een ​​resetknop toe te voegen aan afschermingen die de knop op het bord blokkeren.
- AREF. Referentiespanning voor de analoge ingangen. Wordt gebruikt met analogReference().

Arduino introductie:
Arduino is een opensource-computerplatform dat is opgebouwd rond de ATmega328-microcontroller van Atmel en het softwareontwikkelplatform Processing. Dit platform is bedoeld voor hobbyisten, artiesten, kunstenaars en iedereen die geïnteresseerd is in het maken en ontwerpen van slimme en creatieve objecten die kunnen reageren op hun omgeving.

Met Arduino is het mogelijk om apparaten en objecten te creëren die reageren op hun omgeving door middel van digitale en analoge inputsignalen. Op basis van deze input kan een Arduinoschakeling autonome actie initiëren door het afgeven van digitale en analoge outputsignalen. Input kan bijvoorbeeld worden gegenereerd door schakelaars, lichtsensoren, bewegingsmeters, afstandsmeters, temperatuursensoren, of op basis van commando's afkomstig van internet, een radio module of een ander apparaat met een seriële interface. Outputsignalen kunnen bijvoorbeeld motoren, lampjes, pompjes en beeldschermen aansturen, maar ook input genereren voor een andere Arduinomodule.
