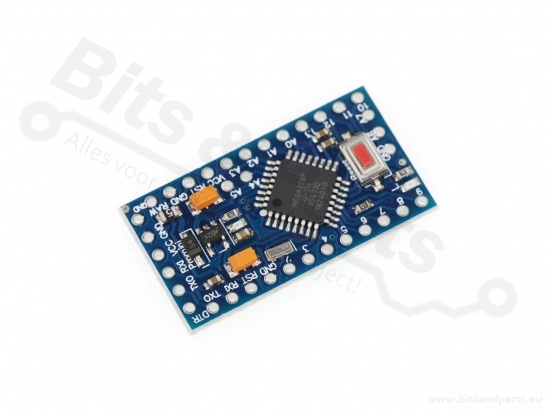

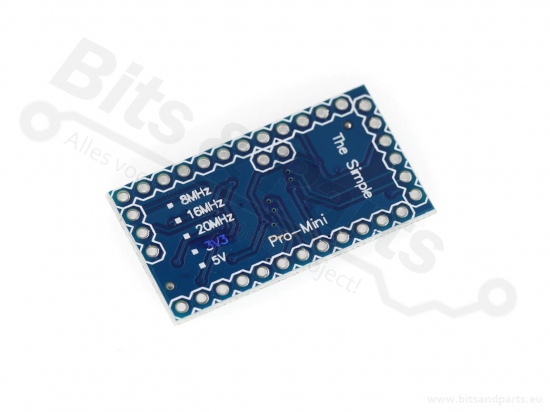

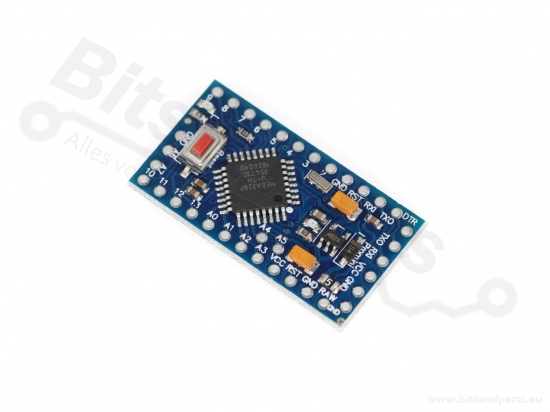

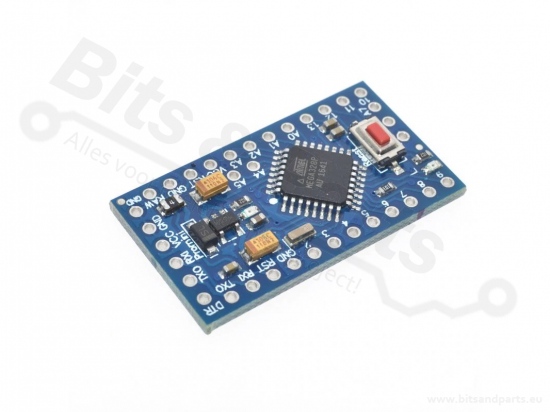

Arduino Pro Mini Atmega328 3,3V 8 MHz (compatible clone)

Arduino Pro Mini Atmega328 3,3V 8 MHz (compatible clone)

Productinformatie:

Deze Arduino Pro Mini (compatible clone) is bedoeld voor semi-permanente installatie in bijvoorbeeld objecten of tentoonstellingen.
Door zijn kleine afmetingen is hij gemakkelijk weg te werken in een behuizing.

Programmeren doe je met de hetzelfde software (Arduino IDE) als bijv. de Arduino Uno.

Specificaties:

- Microcontroller: ATmega328
- Bedrijfsspanning: 3V
- Kloksnelheid: 8MHz
- Ingangsspanning (aangeraden): 5-12V
- 14 digitale input/output pins waarvan 6 als PWM gebruikt kunnen worden.
- 8 Analoge inputs A0-A7
- Maximale stroom per I/O pin: 40mA
- Power en status LEDs
- Reset knop
- 16KB Flash geheugen (waarvan +/- 0,5KB gebruikt wordt door de bootloader)
- EEPROM 512 bytes
- SRAM 1KB
- Beveiligd tegen overspanning

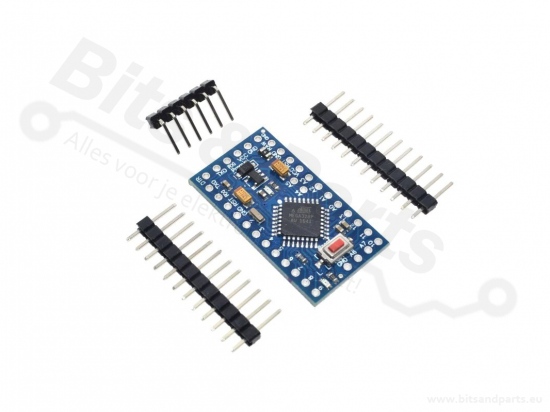

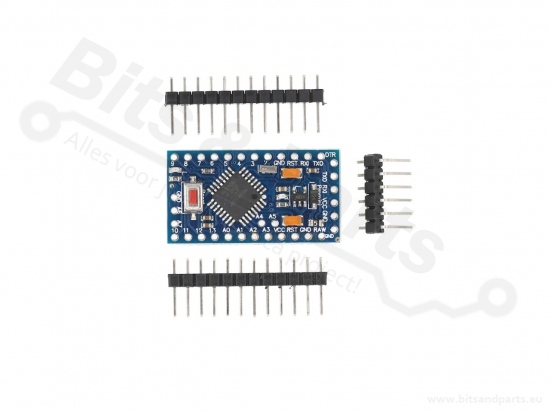

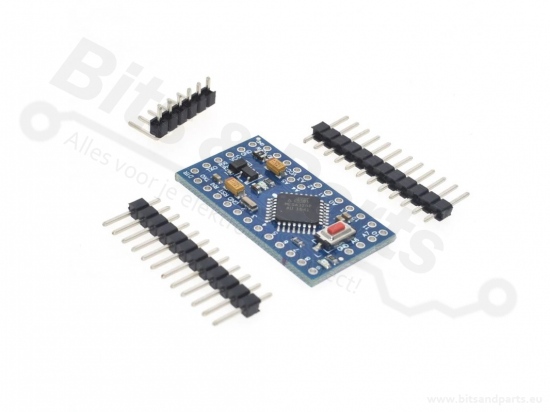

- Geleverd met losse headerpins zodat je zelf je configuratie kunt bepalen
- Auto-reset support

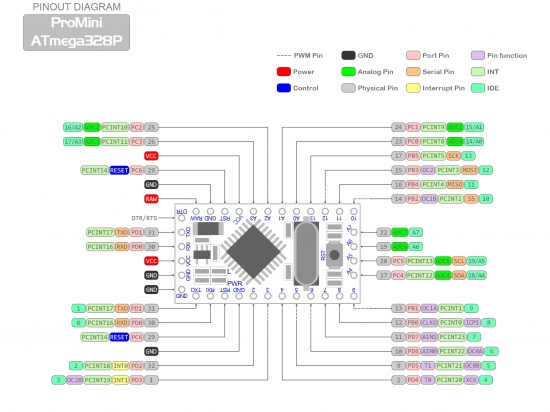

Pinouts:

- RAW: For supplying a raw (regulated) voltage (5-12V) to the board.
- VCC: The regulated 3,3 volt supply.
- GND: Ground pins.
- Serial: 0 (RX) and 1 (TX). Used to receive (RX) and transmit (TX) TTL serial data. These pins are connected to the TX-0 and RX-1 pins of the six pin header.
- External Interrupts: 2 and 3. These pins can be configured to trigger an interrupt on a low value, a rising or falling edge, or a change in value.
- PWM: 3, 5, 6, 9, 10, and 11. Provide 8-bit PWM output with the analogWrite() function.
- SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). These pins support SPI communication.
- LED: 13. There is a built-in LED connected to digital pin 13. When the pin is HIGH value, the LED is on, when the pin is LOW, it's off
- I2C: A4 (SDA) and A5 (SCL). Support I2C (TWI) communication using the Wire library.
- Reset. Bring this line LOW to reset the microcontroller. Typically used to add a reset button to shields which block the one on the board.

Arduino introductie:
Arduino is een opensource-computerplatform dat is opgebouwd rond de ATmega328-microcontroller van Atmel en het softwareontwikkelplatform Processing. Dit platform is bedoeld voor hobbyisten, artiesten, kunstenaars en iedereen die geïnteresseerd is in het maken en ontwerpen van slimme en creatieve objecten die kunnen reageren op hun omgeving.

Met Arduino is het mogelijk om apparaten en objecten te creëren die reageren op hun omgeving door middel van digitale en analoge inputsignalen. Op basis van deze input kan een Arduinoschakeling autonome actie initiëren door het afgeven van digitale en analoge outputsignalen. Input kan bijvoorbeeld worden gegenereerd door schakelaars, lichtsensoren, bewegingsmeters, afstandsmeters, temperatuursensoren, of op basis van commando's afkomstig van internet, een radio module of een ander apparaat met een seriële interface. Outputsignalen kunnen bijvoorbeeld motoren, lampjes, pompjes en beeldschermen aansturen, maar ook input genereren voor een andere Arduinomodule.
