Audioversterker 3W Class D I2S Breakout - MAX98357A - Adafruit 3006
Productinformatie:
Luister naar dit goede nieuws - we hebben nu een alles-in-één digitale audioversterker breakout board dat ongelooflijk goed werkt met de Raspberry Pi! Als u op zoek bent naar een eenvoudige en goedkope manier om uw digitale geluidsbestanden te laten bumpen, dan is de MAX08357 I2S Amp Breakout iets voor u. Het neemt standaard I2S digitale audio-input en decodeert deze niet alleen naar analoog, maar versterkt deze ook direct in een speaker. Perfect voor het toevoegen van compact versterkt geluid, het neemt 2 breakouts (I2S DAC + Amp) en combineert ze tot één.
I2S (niet te verwarren met I2C) is een digitaal geluidsprotocol dat op printplaten wordt gebruikt om audiogegevens door te geven. Veel high-end chips en processors beheren alle audio in digitaal I2S-formaat. Vervolgens worden er drie of vier pinnen gebruikt om gegevens in of uit te voeren (data-in, data-uit, bitklok en linker-rechterkanaalselectie). Meestal is er voor audioapparaten een DAC-chip die I2S inneemt en omzet naar analoog, zodat een hoofdtelefoon kan worden aangestuurd.

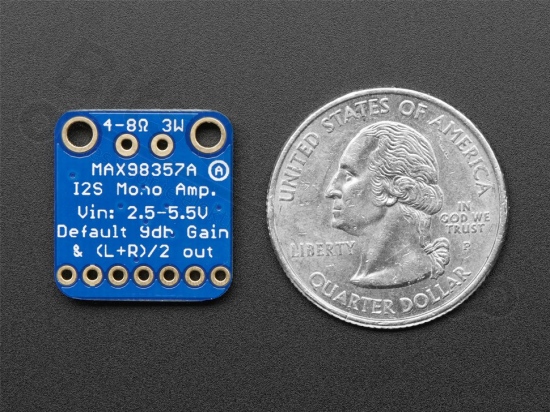

Deze kleine monoversterker is verrassend krachtig - hij kan 3,2 Watt vermogen leveren aan een luidspreker met een impedantie van 4 ohm (5V vermogen bij 10% THD). In de miniatuurchip zit een klasse D-controller, die kan werken op 2,7V-5,5VDC. Omdat de versterker een klasse D is, is hij ongelooflijk efficiënt - waardoor hij perfect is voor draagbare en op batterijen werkende projecten. Hij heeft ingebouwde thermische en overstroombeveiliging, maar we konden nauwelijks merken dat hij heet werd.
De audio-ingang is I2S-standaard, u kunt 3,3V of 5V logische gegevens gebruiken. De uitgangen zijn "Bridge Tied" - dat betekent dat ze rechtstreeks op de uitgangen worden aangesloten, geen verbinding met de aarde. De uitgang is een ~300KHz vierkante golf PWM die vervolgens door de luidsprekerspoel wordt 'gemiddeld' - de hoge frequenties worden niet gehoord. Al het bovenstaande betekent dat u de uitgang niet op een andere versterker kunt aansluiten, deze moet de luidsprekers rechtstreeks aansturen.
Er is een Gain pin die gemanipuleerd kan worden om de gain te veranderen. Standaard geeft de versterker je 9dB gain. Door een pullup of pull down weerstand aan te sluiten, of direct te bedraden, kan de Gain pin ingesteld worden om 3dB, 6dB, 9dB, 12dB of 15dB te geven.
De ShutDown/Mode pin kan worden gebruikt om de chip in shutdown te zetten of in te stellen welk I2S audiokanaal naar de speaker wordt geleid. Standaard zal de versterker (L+R)/2 stereo mix in mono out uitsturen. Door een weerstand toe te voegen, kunt u het veranderen naar alleen links of alleen rechts output.

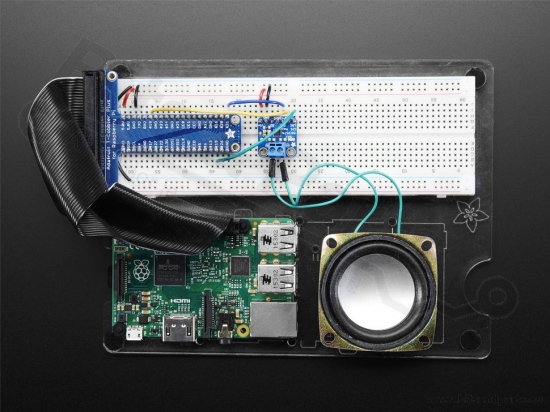

Werkt uitstekend met Raspberry Pi, Arduino Zero en elke andere microcontroller of microcomputer met I2S-audio-uitgangen.
Specificaties:
- Uitgangsvermogen: 3,2 W bij 4 Ω, 10% THD, 1,8 W bij 8 Ω, 10% THD, met 5 V voeding
- PSRR: 77 dB type @ 1KHz
- I2S-samplefrequenties van 8 kHz tot 96 kHz
- Geen MCLK vereist
- Klik + Pop-reductie
- Vijf pin-selecteerbare versterkingen: 3dB, 6dB, 9dB, 12dB, 15dB
- Uitstekende klik- en poponderdrukking
- Thermische uitschakelbeveiliging

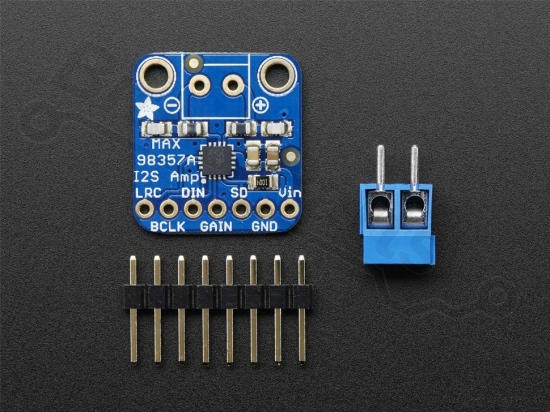

Wordt geleverd als een geassembleerd en getest breakout-bord, met een klein stukje optionele header en 3,5 mm aansluitblok.
Er is wat soldeerwerk nodig om de header en het aansluitblok te bevestigen als dat gewenst is
