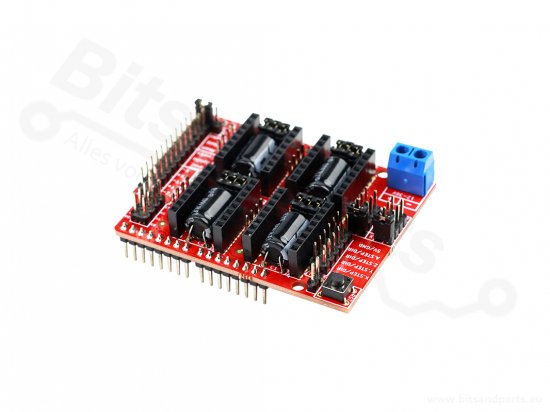

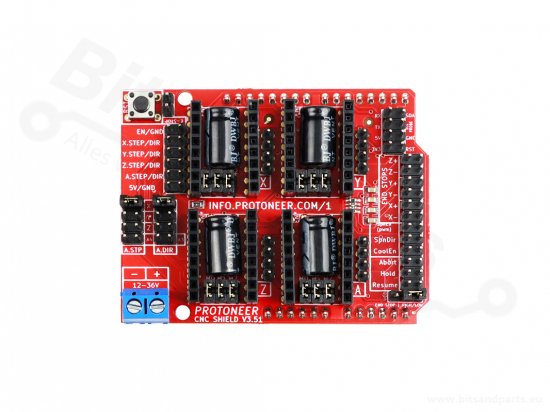

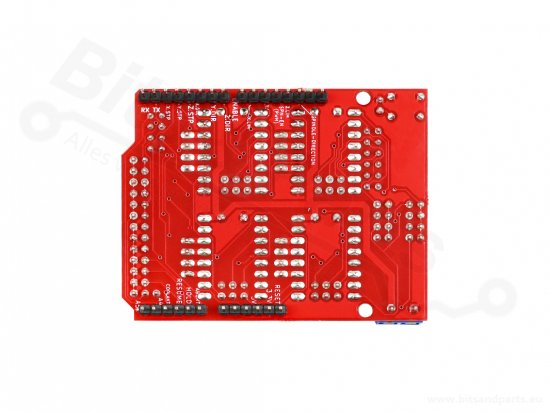

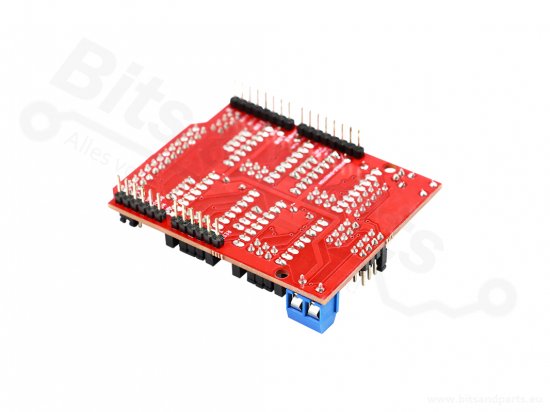

CNC Arduino shield V3.51 - GRBL v0.9 Compatible - Elecrow
Productinformatie:
Altijd al een kleine CNC-router of CNC-freesmachine willen bouwen? Werk je graag met Arduino-microcontrollers?
Voor welke projecten kan dit gebruikt worden?
- Kleine CNC-routers, doe-het-zelf lasersnijders, 3D-printers en vrijwel elk project waarbij je stappenmotoren met hoge precisie moet aansturen.
Bij Protoneer hebben we deze eenvoudige, Arduino-compatibele CNC-shieldkit (Arduino-uitbreidingskaart) ontworpen met de volgende kenmerken:
Nieuw in versie 3.51:
- Er is een circuit toegevoegd voor het filteren van eindschakelaar- en probesignalen. Dit elimineert valse triggers en maakt het mogelijk om niet-afgeschermde kabels te gebruiken voor eindschakelaars/probes.
- Grotere soldeerpunten waardoor de montage eenvoudiger is.
- De labels op de meetpennen zijn bijgewerkt om het installeren van een meetpen te vereenvoudigen.
Functies:
- Inclusief ruisfilters op alle eindschakelaars en de meetpen. (Nieuw in V3.51)
- Compatibel met GRBL 0.9. (Open-source firmware die draait op een Arduino UNO en G-code commando's omzet in stappenmotorsignalen: https://github.com/grbl/grbl)
- Ondersteuning voor 4 assen (X, Y, Z, A - X, Y, Z kunnen worden gedupliceerd of er kan een volledige 4e as worden toegevoegd met aangepaste firmware via pinnen A4 en A3)
- 2 eindstops per as (6 in totaal)
- Koelvloeistof inschakelen
- Maakt gebruik van verwijderbare Pololu A4988-compatibele stappenmotorstuurprogramma's. (A4988, DRV8825 en andere) (Niet inbegrepen)
- Jumpers om de microstepping voor de stappenmotordrivers in te stellen. (Sommige drivers, zoals de DRV8825, ondersteunen microstepping tot 1/32).
- Compact ontwerp.
Stappenmotoren kunnen worden aangesloten met 4-pins Molex-connectoren of ter plaatse worden gesoldeerd.
- Werkt op 12-36V DC. (Momenteel kunnen alleen de Pololu DRV8825-drivers tot 36V aan, houd daarom rekening met de bedrijfsspanning bij het voeden van de printplaat.)
