Productinformatie:

Een energiezuinig OLED display met witte pixels. De OLED pixels geven zelf licht dus er is geen backlight nodig.
Met SSD1306 driver IC die door veel microcontrollers is aan te sturen (oa. Arduino, MSP430 series, 51 series, STM32 en CSR IC).
Door de communicatie via I2C heeft het display maar 2 IO-pins nodig.

Ultra laag energieverbruik; 0,04W bij alle pixels aan.
Voltage: 3,3V-5V
Resolutie: 128x64px
Kijkhoek: 160°
Werkt van -30 ℃ tot 80 ℃

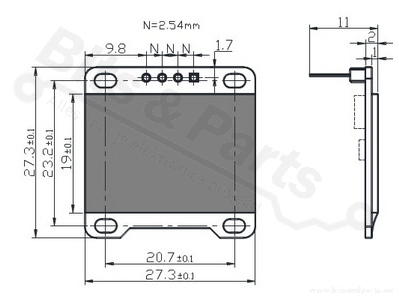

Afmetingen module: 27,0 x 27,0 x 4,1mm
Afmetingen scherm: 26,0 x 15,0mm
Pixel kleur: wit
Achtergrond kleur: zwart

Aansluiten is eenvoudig, sluit SDA en SCL aan op de corresponderende pin op de Arduino, VCC op 3,3 of 5V van de Arduino en GND op GND van de Arduino.

Compatible met de Adafruit SSD1306 library.

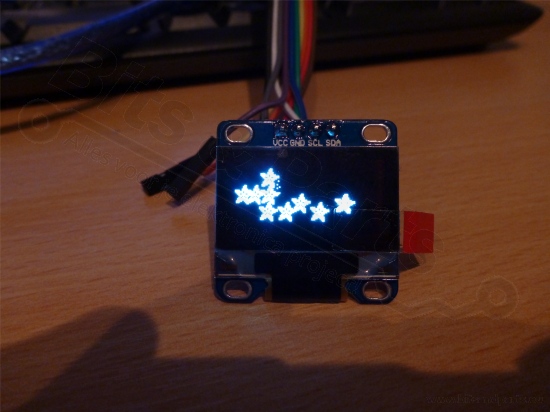

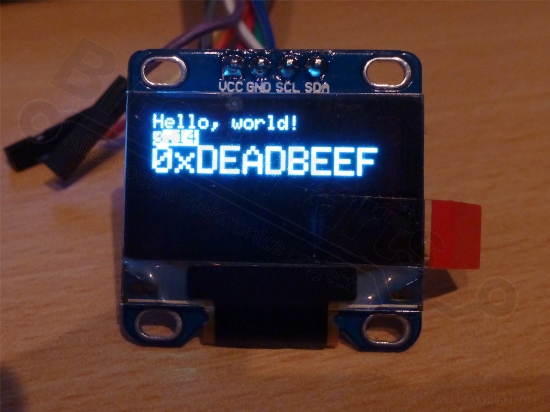

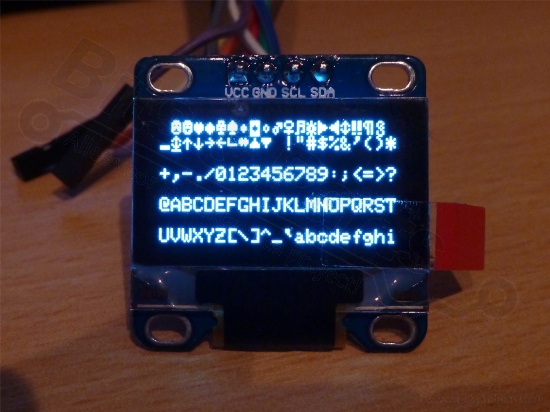

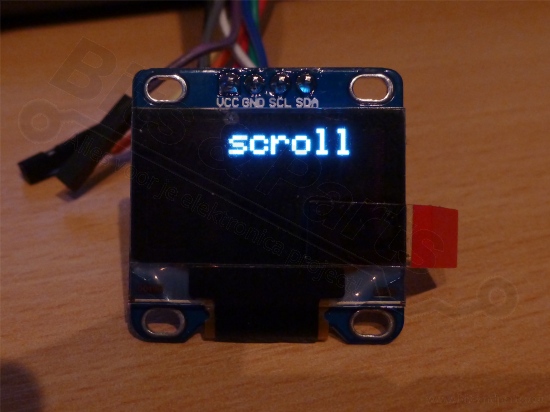

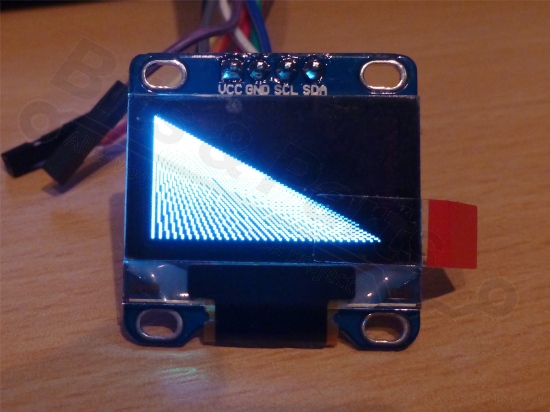

Zie ons voorbeeld en de website link voor de library.
Let op!

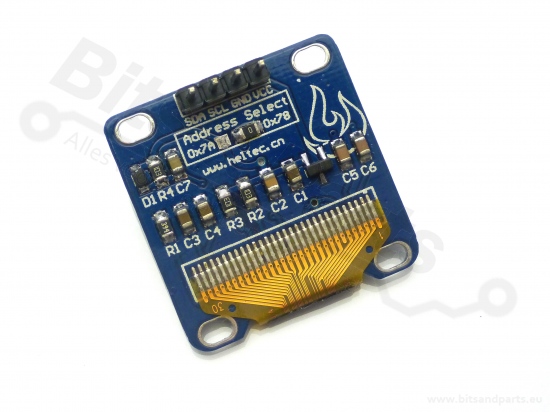

Het adres voor het display is standaard 0x3C.
Regel 61: display.begin(SSD1306_SWITCHCAPVCC, 0x3C);

Pinout:

VCC: 3,3-5,0V
GND: ground
SCL: serial clock
SDA: serial data

Let op! Controleer de posities van VCC en GND op het board. Deze kunnen afwijken van de foto's.
