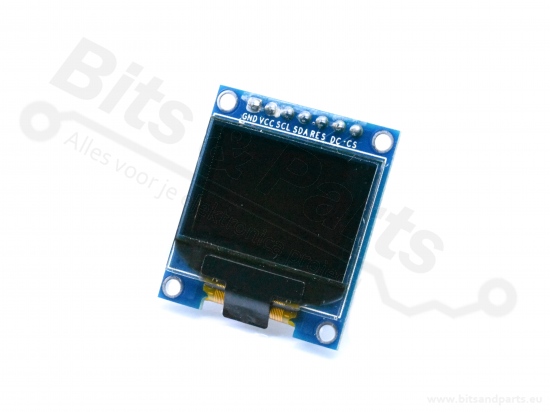

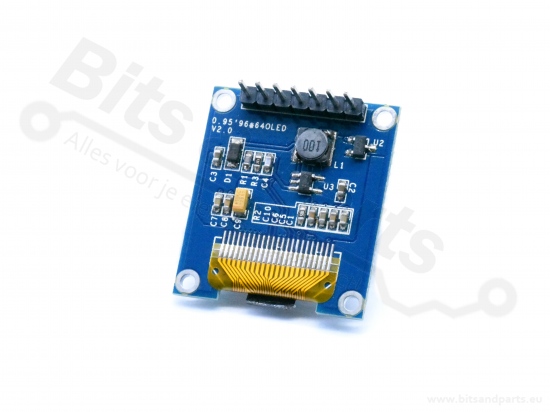

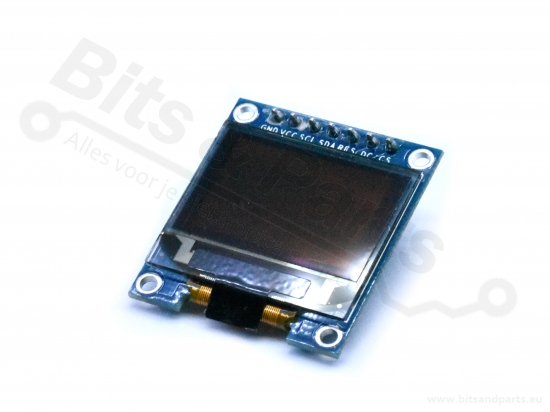

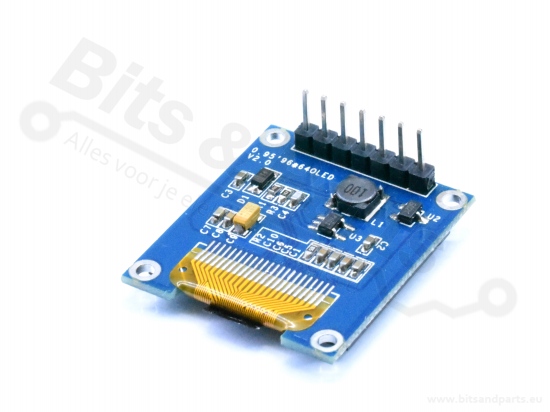

Display OLED 96x64 0,95 inch SPI Full Color

Display OLED 96x64 0,95 inch SPI Full Color

Productinformatie:

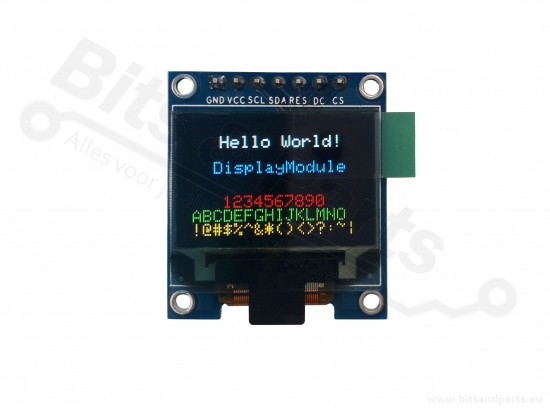

Een energiezuinig OLED display met 65536 kleuren.
Controller: SSD1331

Gebruik voor het aansturen van dit display de SSD1331 library van Adafruit. (Zie website link.)

Aansluitschema voor Arduino UNO (zie ook 'test' sketch bij de library):
Display SCL/D0 -> Arduino pin 13
Display SDA/D1 -> Arduno pin 11
Display CS -> Arduino pin 10
Display RES -> Arduino pin 9
Display DC -> Arduino pin 8
VCC -> Arduino 3,3V
GND -> Arduino GND

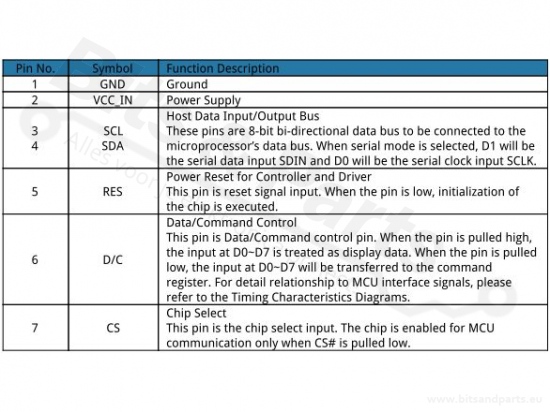

Pinout:

VCC: 3,3-5,0V
GND: ground
SCL/D0: serial clock
SDA/D1: serial data
RES: power reset
DC: Data/command control
CS: Chip select

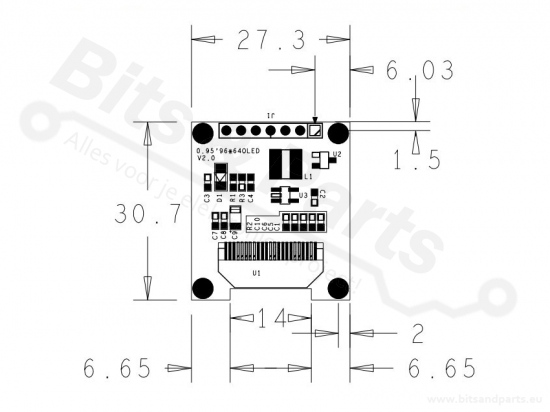

Afmetingen: 27,3mm x 30,7mm
Afmetingen display: 25mm x 15mm

Klik om de website van dit product te openen.
