Productinformatie:

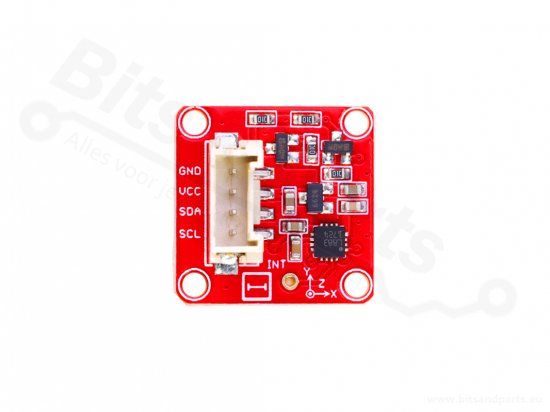

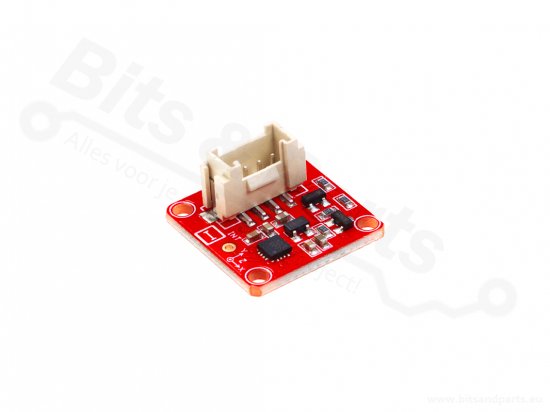

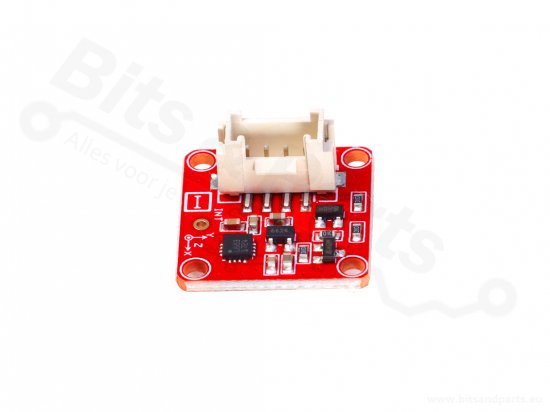

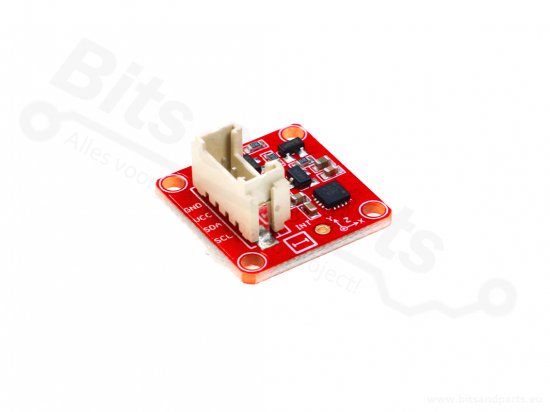

De Crowtail 3-assige kompasmodule, onderdeel van de Crowtail-familie, maakt gebruik van de I²C-gebaseerde Honeywell HMC5883L digitale kompaschip. Deze ASIC is uitgerust met magneto-resistieve sensoren van het type HMC118X met hoge resolutie en een 12-bits ADC. Het kompas biedt een nauwkeurigheid van 1° tot 2°. Signaalconditionering zoals versterking, automatische demagnetiseringsdrivers en offsetcompensatie zijn ingebouwd. Deze Crowtail-module bevat ook een XC6206P332MR voor de voeding. De gebruiker kan dus elke gelijkstroomvoeding van 3,3V tot 6V aansluiten.

Functies:

- Crowtail-compatibele interface
- Magneto-resistieve sensoren met 3 assen
- I²C seriële interface
- Afmetingen (mm): 20,0 (L) x 20,0 (B) x 9,8 (H)
- Richtingsnauwkeurigheid van 1° tot 2°
- Maximale uitvoersnelheid tot 116 Hz
- Ingebouwde zelftest
- Toepassingsideeën
- Voordelige kompasrichting
- Magnetometrie
- Voetgangersnavigatie
- Hobby autonavigatie
- Ondersteuning voor kompasgebruik op mobiele apparaten en laptops (via Bluetooth of UART).

Specificaties:

- Ingangsspanning: 5V
- Stroomverbruik in slaapstand: 2,5 µA
- Stroomsterkte in meetmodus: 640 µA
- Hoge resolutie
- Compatibel met zowel 3,3V als 5,0V ontwikkelplatformen
- Hoge koersnauwkeurigheid

Pakketinhoud:

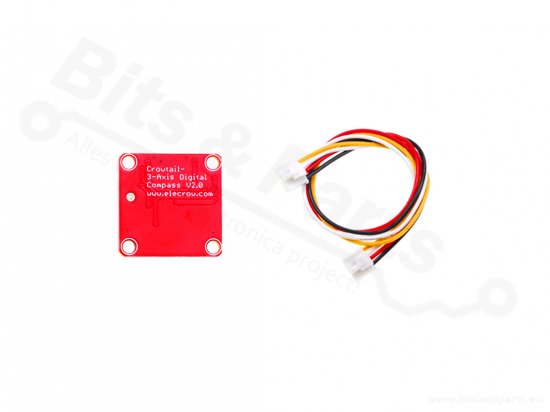

- Crowtail-3-assige kompas x1

Crowtail is Elecrow's modulaire "plug-and-play" ecosysteem waarmee je snel componenten/printplaten kunt aansluiten en bedienen met één set compatibele hardware.
