Servo motor driver/ PWM 16 kanaals 12 bits PCA9685 I2C
Productinformatie:
Deze 16-kanaals PWM-servo driver op basis van de PCA9685-chip maakt het eenvoudig om meerdere servo's of LED's nauwkeurig aan te sturen via I2C. Dankzij 12-bit resolutie en een externe voeding tot 6V is het ideaal voor robotica, verlichting en embedded projecten. Werkt met Arduino, Raspberry Pi en andere microcontrollers.

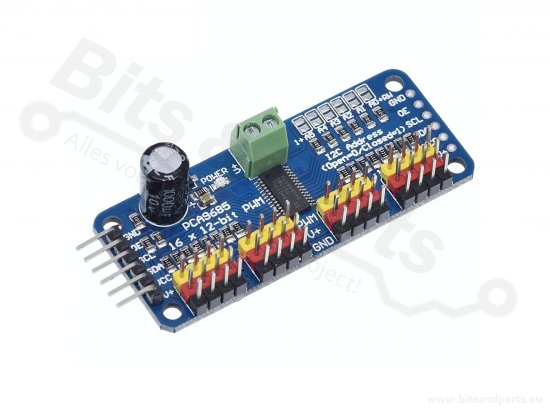

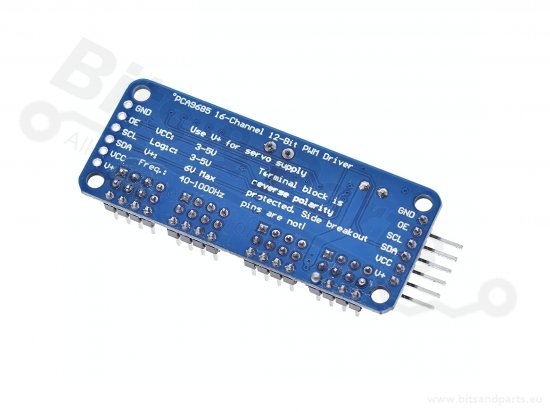

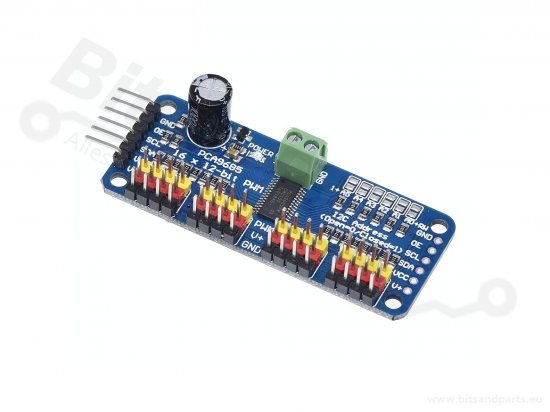

Wordt compleet gesoldeerd geleverd zoals afgebeeld.
- 1MHz Fast-mode Plus compatibele, 30mA hoge aandrijfcapaciteit op SDA- of I2C-businterface om zeer capacitieve bussen aan te sturen
- Elke LED-uitgang kan worden bereikt van volledig gesloten (standaard) tot 4096 (12) tussen de maximale helderheid lineair programmeerbare helderheid
- Softwarematig programmeerbare open-drain LED-uitgangsselectie (standaard is push-pull) of 16 push-pull-uitgangen (5V bij 25mA-sink kan 10mA-bronstroom absorberen en leveren), geen invoerfunctie
- De programmeerbare uitvoerstatus is een reactie op een opdracht om te veranderen of te stoppen om alle uitvoer tegelijk bij te werken of byte voor byte (byte-voor-byte) bij te werken (standaard "Stop opdrachtwijzigingen")
- Actieve lage uitgang activeert ingangspin wanneer de pin hoog is. LED-uitgangen kunnen worden geprogrammeerd op 0,1 of tri-state (standaard hoge impedantie bij inschakelen).
- 6 hardware-adrespinnen zodat dezelfde I2C-apparaten op de bus 62 PCA9685 kunnen worden aangesloten
- De LED-uitgangsfrequentie (alle LED's) ligt doorgaans tussen 40 Hz en 1000 Hz (wanneer de oscillator 25 MHz is, genereert de standaardwaarde van het prescalerregister 1EH een vernieuwingsfrequentie van 200 Hz)
- 4 softwarematig programmeerbare I2C-busadressen (een LED-groepsoproep (Call)-adressen en drie LED-suboproep (Call)-adressen), zodat het apparaat in elke gewenste combinatie kan worden ingesteld om tegelijkertijd te worden geadresseerd (bijvoorbeeld een register voor "alle oproepen (All Call)", dan kunnen alle PCA9634-apparaten op de I2C-bus tegelijkertijd worden geadresseerd, terwijl het tweede register voor drie verschillende adressen is, dan kan de apparaatgroep op een busapparaat 1/3 tegelijkertijd worden geadresseerd), software kan het I2C-busadres in- en uitschakelen
- Software reset-functie (SWRST Call) zorgt ervoor dat het apparaat via de I2C-bus wordt gereset
- 25MHz interne oscillator vereist geen externe componenten
- De maximaal toegestane externe kloksnelheid van 50 MHz
- Een interne power-on reset
- In de SDA/SCL-ingangen met ruisfilter
- De uitgangspin heeft een randgeneratiesnelheidsregeling
- Geen storingen in het uitgangsvermogen
- Hot-toegang
- Lage standby-stroom
- Bedrijfsspanningsbereik: 2,3 V tot 5,5 V
- 5,5V tolerante ingangen
- Het kan werken in een omgeving van -40 graden Celsius tot 85 graden Celsius
- ESD-beveiliging overschrijdt 2000V HBM / JESD22-A114, 200V MM / JESD22-A115 en 1000V CDM / JESD22-C101
- JEDEC-norm JESD78 in de vergrendelingstest boven 100 mA
>
