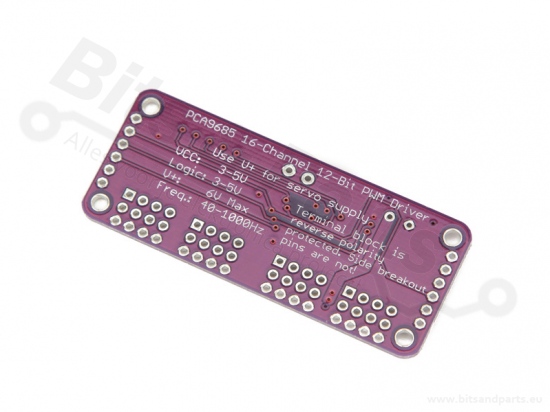

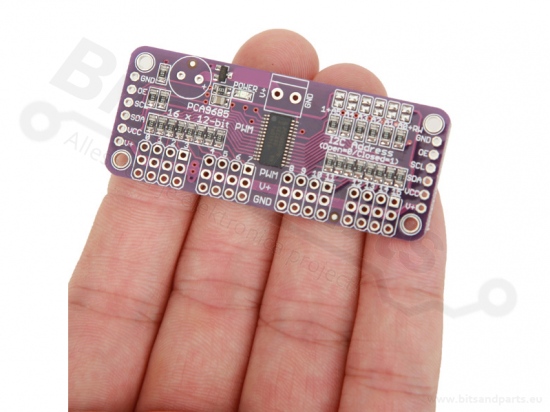

Servo motor driverboard/ PWM 16 kanaals 12 bits PCA9685 I2C - ongesoldeerd
Productinformatie:
Deze 16-kanaals PWM-servo driver op basis van de PCA9685-chip maakt het eenvoudig om meerdere servo's of LED's nauwkeurig aan te sturen via I2C. Dankzij 12-bit resolutie en een externe voeding tot 6V is het ideaal voor robotica, verlichting en embedded projecten. Werkt met Arduino, Raspberry Pi en andere microcontrollers.

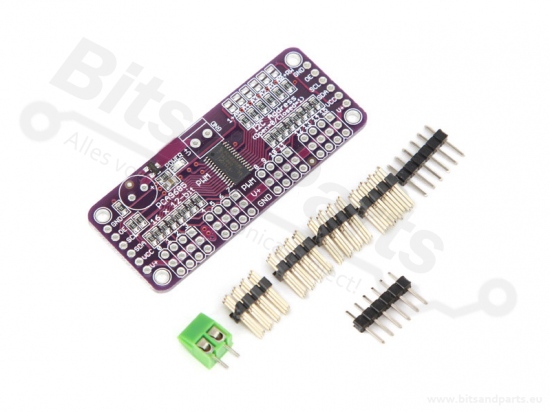

Wordt geleverd met losse header-pennen en schroefklemmen.
- 1MHz Fast-mode Plus compatibele, 30mA hoge aandrijfcapaciteit op SDA- of I2C-businterface om zeer capacitieve bussen aan te sturen
- Elke LED-uitgang kan worden bereikt van volledig gesloten (standaard) tot 4096 (12) tussen de maximale helderheid lineair programmeerbare helderheid
- Softwarematig programmeerbare open-drain LED-uitgangsselectie (standaard is push-pull) of 16 push-pull-uitgangen (5V bij 25mA-sink kan 10mA-bronstroom absorberen en leveren), geen invoerfunctie
- De programmeerbare uitvoerstatus is een reactie op een opdracht om te veranderen of te stoppen om alle uitvoer tegelijk bij te werken of byte voor byte (byte-voor-byte) bij te werken (standaard "Stop opdrachtwijzigingen")
- Actieve lage uitgang activeert ingangspin wanneer de pin hoog is. LED-uitgangen kunnen worden geprogrammeerd op 0,1 of tri-state (standaard hoge impedantie bij inschakelen).
- 6 hardware-adrespinnen zodat dezelfde I2C-apparaten op de bus 62 PCA9685 kunnen worden aangesloten
- De LED-uitgangsfrequentie (alle LED's) ligt doorgaans tussen 40 Hz en 1000 Hz (wanneer de oscillator 25 MHz is, genereert de standaardwaarde van het prescalerregister 1EH een vernieuwingsfrequentie van 200 Hz)
- 4 softwarematig programmeerbare I2C-busadressen (een LED-groepsoproep (Call)-adressen en drie LED-suboproep (Call)-adressen), zodat het apparaat in elke gewenste combinatie kan worden ingesteld om tegelijkertijd te worden geadresseerd (bijvoorbeeld een register voor "alle oproepen (All Call)", dan kunnen alle PCA9634-apparaten op de I2C-bus tegelijkertijd worden geadresseerd, terwijl het tweede register voor drie verschillende adressen is, dan kan de apparaatgroep op een busapparaat 1/3 tegelijkertijd worden geadresseerd), software kan het I2C-busadres in- en uitschakelen
- Software reset-functie (SWRST Call) zorgt ervoor dat het apparaat via de I2C-bus wordt gereset
- 25MHz interne oscillator vereist geen externe componenten
- De maximaal toegestane externe kloksnelheid van 50 MHz
- Een interne power-on reset
- In de SDA/SCL-ingangen met ruisfilter
- De uitgangspin heeft een randgeneratiesnelheidsregeling
- Geen storingen in het uitgangsvermogen
- Hot-toegang
- Lage standby-stroom
- Bedrijfsspanningsbereik: 2,3 V tot 5,5 V
- 5,5V tolerante ingangen
- Het kan werken in een omgeving van -40 graden Celsius tot 85 graden Celsius
- ESD-beveiliging overschrijdt 2000V HBM / JESD22-A114, 200V MM / JESD22-A115 en 1000V CDM / JESD22-C101
- JEDEC-norm JESD78 in de vergrendelingstest boven 100 mA
>
