Stappenmotor-/DC motor driver TB6612 1,2A Breakout Board - Adafruit 2448
Productinformatie:

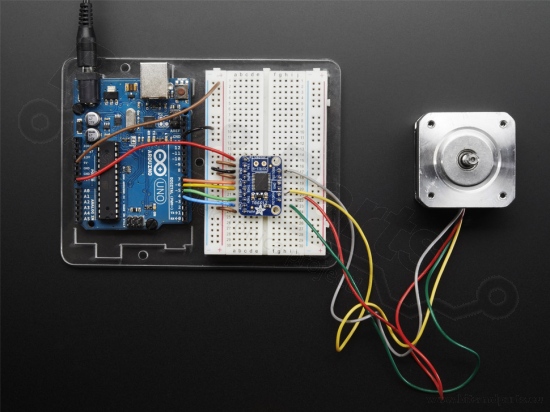

Vuur vier solenoids af, draai twee DC-motoren of stap één bipolaire of unipolaire stappenmotor met 1,2A per kanaal (3A piek) met behulp van de TB6612. Deze zijn misschien beter bekend als "de drivers in onze geassembleerde Adafruit Motorshield of Motor HAT." We zijn erg gecharmeerd van deze dubbele H-bruggen, dus als u motoren wilt besturen zonder shield of HAT, zijn deze eenvoudig op te nemen op elk soldeerloos breadboard of perma-proto.

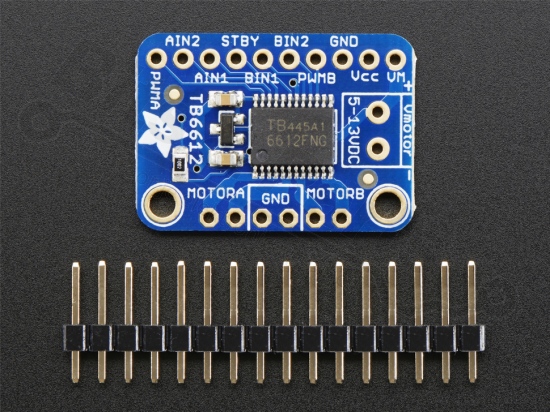

We solderen hier TB6612 op een breakout board voor u, met een polariteitsbeveiliging FET op de motorspanningsingang en een pullup op de "standby" enable pin. Elke breakout chip bevat twee volledige H-bruggen (vier halve H-bruggen). Dat betekent dat u vier solenoids, twee DC-motoren bidirectioneel of één stappenmotor kunt aansturen. Zorg er wel voor dat ze geschikt zijn voor 1,2 Ampère of minder stroom, want dat is de limiet van deze chip. Ze kunnen een piek van 3A aan, maar dat is slechts voor een korte tijd. Wat we het leukst vinden aan deze specifieke driver is dat hij intern ingebouwde kick-back diodes heeft, zodat u zich geen zorgen hoeft te maken dat de inductieve kick uw project of driver beschadigt!

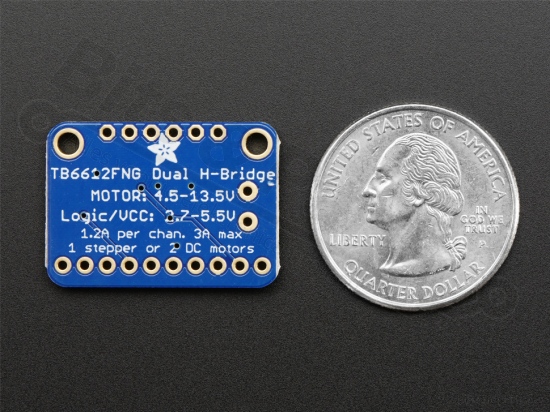

Er zijn twee digitale ingangen per H-brug (één voor elke helft van de brug) en een PWM-ingang per driver, zodat u de motorsnelheid kunt regelen. Werkt op 2,7V-5V logica. De motorspanning is gescheiden van de logische spanning. Goed voor motorspanningen van 4,5V tot 13,5V! Dit werkt niet goed voor 3V-motoren.
Wordt geleverd als een gemonteerde en geteste breakout plus een kleine strip header. U moet wat licht solderen om de header op de breakout PCB te bevestigen. Arduino, motoren en voeding niet inbegrepen.
