Productinformatie:

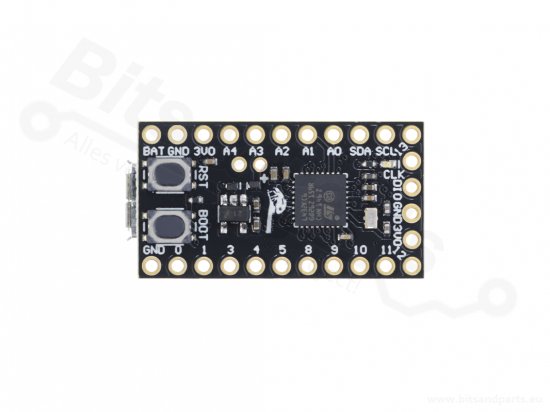

STM32L432: 32-bits microcontroller development board programmeerbaar via USB met de Arduino IDE.

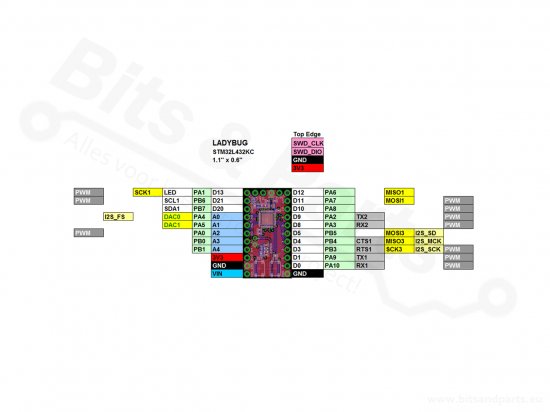

Ladybug is een klein, voordelig ontwikkelingsbord met een eenvoudig, open-source ontwerp waarmee vrijwel iedereen de STM32L4 in eigen toepassingen kan gebruiken. Ladybug maakt gebruik van een enkele, goedkope 32,768 kHz kristaloscillator en vereist niet de ST-Link die in de STM32 Nucleo-boards is ingebouwd. Toepassingen kunnen worden ontwikkeld met behulp van het Ladybug-ontwikkelingsbord, dat toegang biedt tot alle GPIO's en randapparatuur van de STM32L4. Wanneer de toepassing voldoende is getest, kan toepassingsspecifieke hardware worden ontworpen met behulp van het STM32L432-ontwikkelingsbord als ontwerpsjabloon. De 5 mm x 5 mm QFN32-behuizing van de STM32L432 (Ladybug) is ruimtebesparend, voordelig en toch een krachtige oplossing voor embedded reken- en sensormanagementproblemen. Bovendien zorgt de uitgebreide set energiebesparende modi voor een zeer lange batterijduur in toepassingen op afstand en draagbare apparaten.

Hier vind je een GitHub-repository met voorbeeld-Arduino-sketches en hier kun je de Arduino-core voor de Ladybug vinden.

We hebben Ladybug ontworpen voor gebruik met kleine LiPo-batterijen. Er is een poort voor een JST-batterijconnector op het bord, evenals een Vin-aansluiting aan de rand van het bord die is verbonden met de anode van de batterij. Hierdoor kunnen randapparatuur zoals haptische motoren of displays rechtstreeks door de batterij van stroom worden voorzien, of kan het bord zelf rechtstreeks via Vin van stroom worden voorzien.

We hebben voor de kleinste formaten gekozen voor de printplaten, zodat ze geschikt zijn voor draagbare toepassingen. Ladybug is kleiner dan de meeste LiPo-batterijen met één cel!

We kozen voor de TPS7A0233 200 mA 3V0 LDO omdat deze een ruststroom heeft van slechts 65 nA. De STM32L432 Ladybug verbruikt slechts 2,4 µA in de STOP-modus!
