Temperatuursensor versterker MAX31865 voor PT100 RTD - Adafruit 3328

Temperatuursensor versterker MAX31865 voor PT100 RTD - Adafruit 3328

Productinformatie:

Voor nauwkeurige temperatuurmeting is er niets beter dan een Platinum RTD. Weerstandstemperatuurdetectoren (RTD's) zijn temperatuursensoren die een weerstand bevatten waarvan de weerstandswaarde verandert als de temperatuur verandert, in feite een soort thermistor. In deze sensor is de weerstand eigenlijk een kleine strook platina met een weerstand van 100 ohm bij 0°C, vandaar de naam PT100. Vergeleken met de meeste NTC/PTC-thermistors is het PT-type RTD veel stabieler en nauwkeuriger (maar ook duurder). PT100's worden al vele jaren gebruikt om de temperatuur te meten in laboratorium- en industriële processen en hebben een reputatie opgebouwd voor nauwkeurigheid (beter dan thermokoppels), herhaalbaarheid en stabiliteit.

Om die precisie en nauwkeurigheid uit uw PT100 RTD te halen, moet u echter een versterker gebruiken die is ontworpen om de lage weerstand te lezen. Beter nog, zorg voor een versterker die automatisch de weerstand van de verbindingsdraden kan aanpassen en compenseren. Als u op zoek bent naar een geweldige RTD-sensor, is vandaag uw geluksdag, want we hebben een prachtige Adafruit RTD-sensorversterker met de MAX31865-uitbraak voor gebruik met elke 2-, 3- of 4-draads PT100 RTD!

We hebben verschillende MAXIM thermokoppelversterkers gehad en ze zijn geweldig - maar thermokoppels hebben niet de beste nauwkeurigheid of precisie, voor wanneer de metingen zo goed mogelijk moeten zijn. De MAX31865 verwerkt al uw RTD-behoeften en kan zelfs 3- of 4-draads RTD's compenseren voor een betere nauwkeurigheid. Sluit hem aan op elke microcontroller via SPI en lees de weerstandsverhouding uit van de interne ADC. We hebben een 430Ω 0,1% weerstand als referentieweerstand op de breakout geplaatst. We hebben wat voorbeeldcode die de temperatuur op basis van de weerstand voor u berekent.

We hebben de breakout zelfs 5V-compatibel gemaakt, met een 3,3V-regelaar en level shifting, zodat u hem met elke Arduino of microcontroller kunt gebruiken.

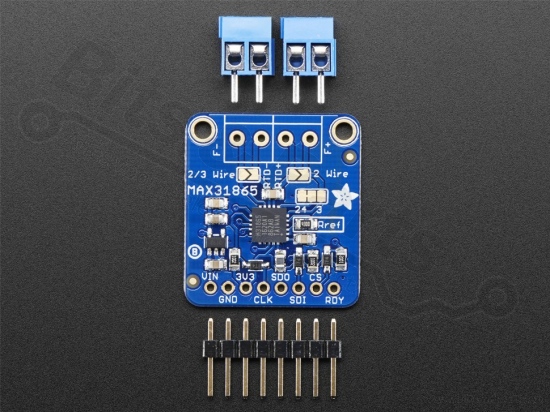

Elke bestelling wordt geleverd met één gemonteerd RTD-versterker breakout-bord. Wordt ook geleverd met twee 2-pins terminalblokken (voor aansluiting op de RTD-sensor) en pinheader (om in elk breadboard of perfboard te pluggen). Een vereiste PT100 RTD is niet inbegrepen! (Maar we hebben ze op voorraad in de winkel). Er is wat soldeerwerk nodig om de headers en terminalblokken aan de breakout te solderen, maar dat is een eenvoudige taak met soldeergereedschap.

Let op: RTD-sensor is niet inbegrepen!
