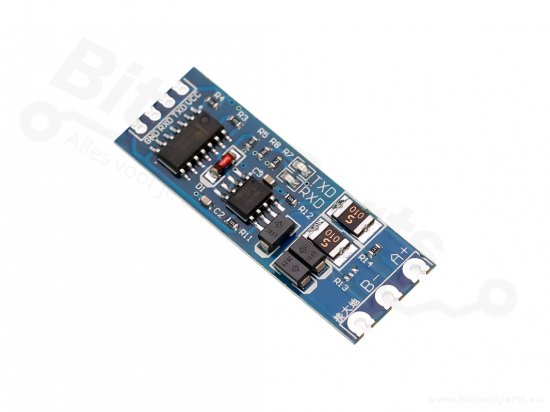

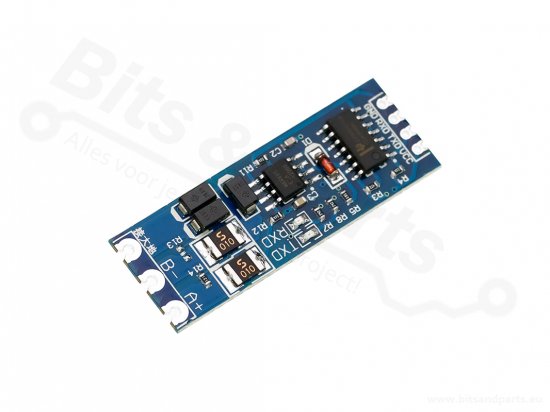

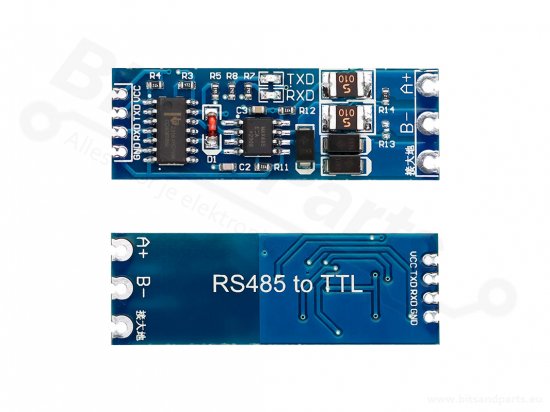

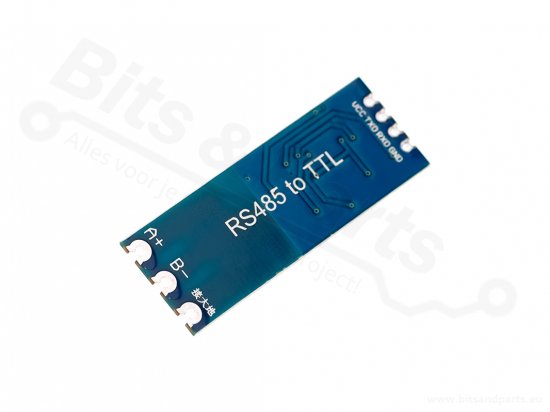

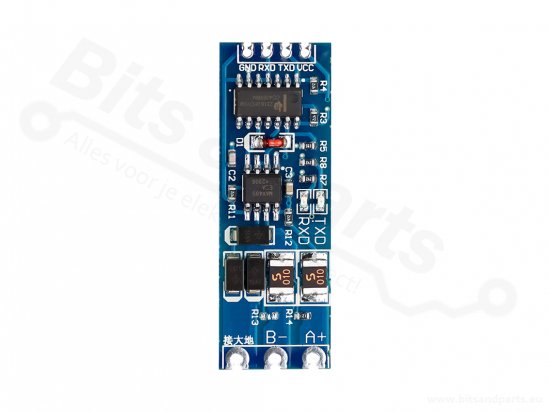

UART TTL naar RS485 Two-way converter - Elecrow
Productinformatie:
Dit is een module waarmee de TTL-interface van de microcontroller kan worden overgebracht naar de RS485-module. Deze module wordt over het algemeen gebruikt in industriële automatisering. De module is voorzien van bliksembeveiliging en anti-interferentiefuncties. Bij gebruik in het veld en transmissie over lange afstanden kan de GND-aansluiting van de module met aarde worden verbonden, waardoor bliksembeveiliging en anti-interferentie worden gegarandeerd.
Het maakt gebruik van een standaard ontwerp met een pitch van 2,54 mm. Als u een tweede versie wilt maken, zal dit het proces vereenvoudigen. Het heeft een aanpassingsweerstand van 120 ohm; R0 kan worden kortgesloten. Het wordt aanbevolen om dit bij transmissie over lange afstanden te doen.

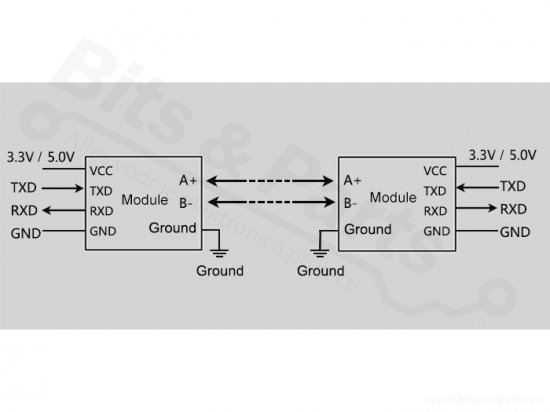

Het ondersteunt communicatie tussen meerdere microcontrollers, waardoor tot 128 apparaten op de bus kunnen worden aangesloten. Het is hot-swappable en om signaalinterferentie te voorkomen, is een groot koperen oppervlak gebruikt, wat een zeer goed effect heeft.
Functies:
- 3,3V is perfect compatibel met een 5,0V-voeding.
- 3,3V- en 5,0V-signalen zijn perfect compatibel-
- Bedrijfstemperatuurbereik: -40 ℃ tot +85 ℃
- Zendafstand tot kilometers (voor de test is 850 meter 2 * 1,5 kabel gebruikt; een afstand van 800 meter wordt aanbevolen, voor afstanden groter dan 800 meter is het raadzaam repeaters toe te voegen).
- Dankzij het ontwerp met halfdoorlatende gaten en een dikte van 0,8 mm is het gemakkelijk te gebruiken als combinatiebord en kan het ook worden gebruikt voor het solderen van terminals.

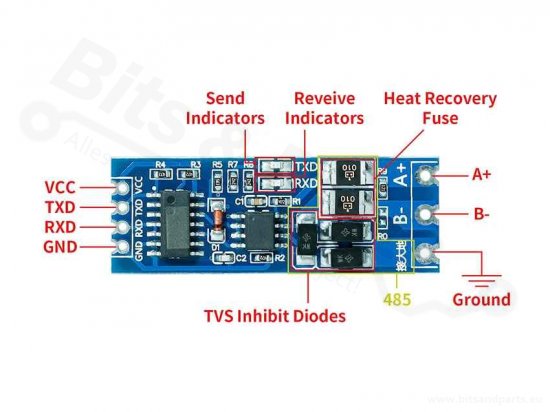

- Beschikt over RXD- en TXD-signaallampjes om de verzend- en ontvangststatus te controleren
- Communicatiemethode: Half-duplex
>
