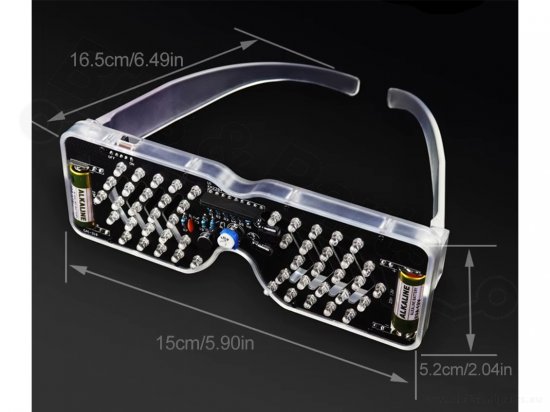

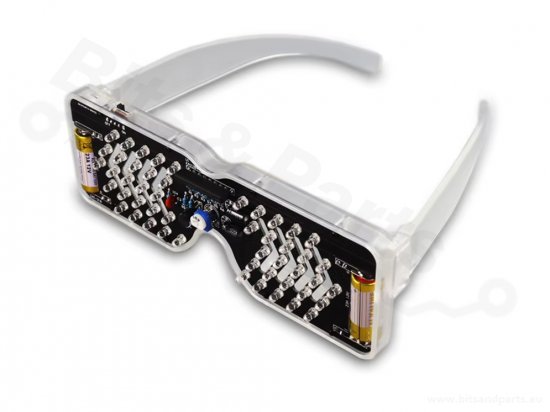

Doe-het-zelf LED Disco bril kit groen

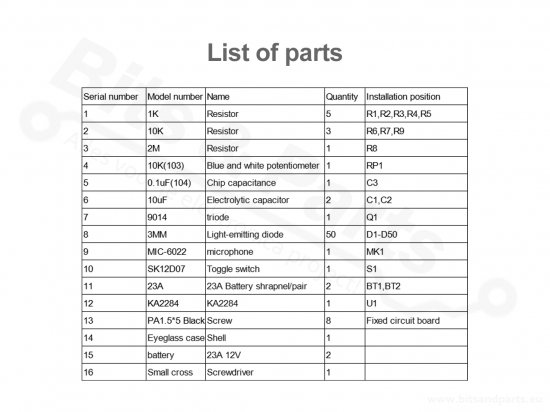

Productinformatie:

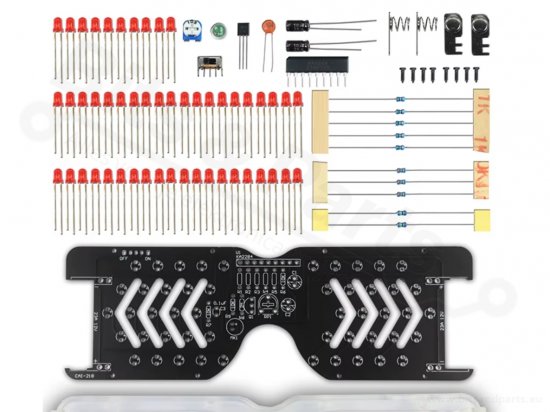

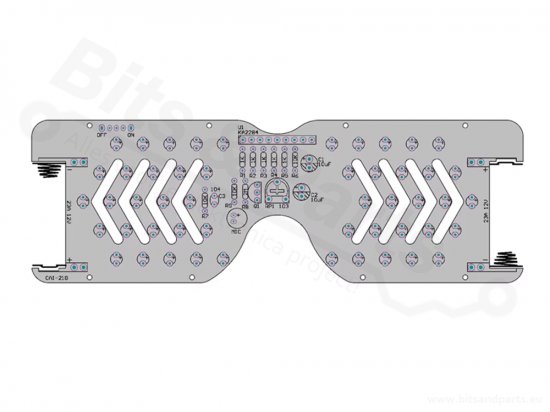

Zet zelf deze LED disco bril in elkaar door alle componenten op de juiste plaats te solderen.
5 LEDs op een rij vormen een 'pijl' die vanuit het midden naar buiten gaan branden.
Leuk om zelf te maken en te dragen op een feestje.

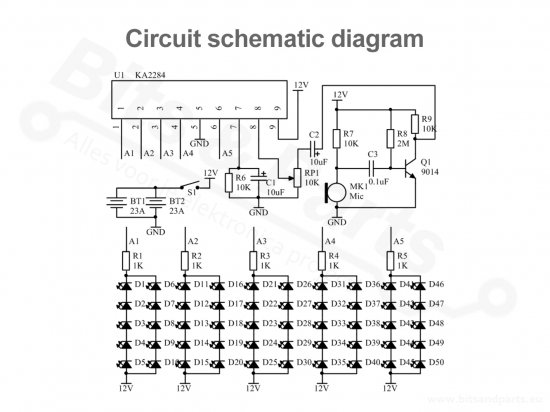

Circuitbeschrijving:
De KA2284 is een 5-punts LED-niveau-indicator-IC, ontworpen om audioniveaus weer te geven. Het IC kan tot vijf LED’s aansturen, die aan- of uitgaan afhankelijk van het ingangssignaal. Zo kan het de uitgangssterkte van een audioversterker of het omgevingsgeluidsniveau tonen — hoe harder het geluid, hoe meer LED’s oplichten; hoe zachter het geluid, hoe minder LED’s branden.
Het circuit bestaat uit twee hoofdonderdelen:
1. Audioversterkercircuit
2. Niveau-indicatorcircuit
Een microfoon vangt het omgevingsgeluid op en stuurt het signaal via condensator C3 naar de transistorversterker (Q1). Het versterkte signaal wordt vervolgens naar de ingangspin (pin 8) van de KA2284 gestuurd. De KA2284 bestuurt vijf groepen LED’s die het geluidsniveau weergeven.
Het circuit werkt op een 12V-voeding. Weerstanden R1–R5 dienen als stroombegrenzers voor de LED’s, waarbij elke groep bestaat uit vijf in serie geschakelde LED’s.
De linker- en rechterkant van de LED-array zijn elkaars spiegelbeeld, zodat twee identieke geluidsniveau-indicatoren ontstaan.

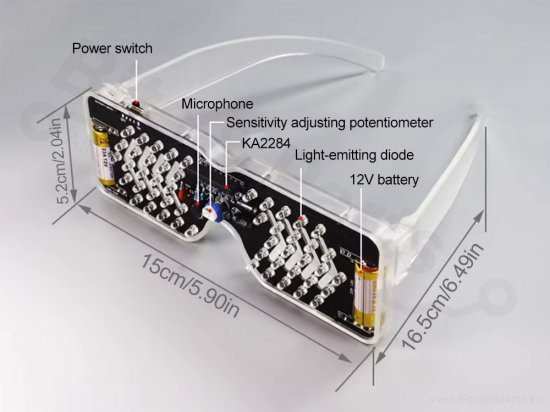

De gevoeligheid voor geluid kan worden aangepast met RP1.
Kleur LEDs: groen
Inclusief batterijen.
>
