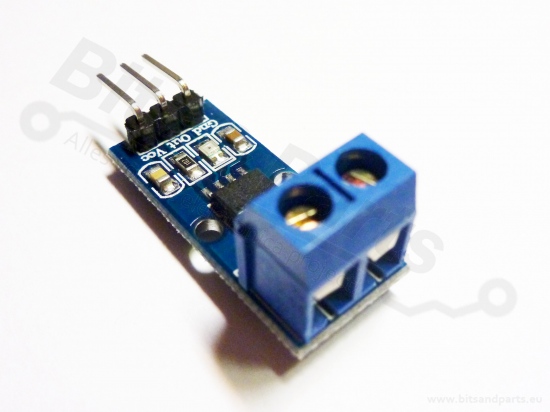

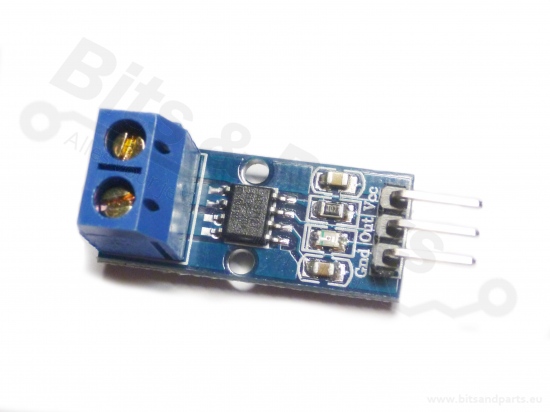

Stroommeter/Amperemeter 20A AC/DC - ACS712

Stroommeter/Amperemeter 20A AC/DC - ACS712

Productinformatie:

Met deze ACS712 sensor kun je zowel wissel- als gelijkstroom meten tot maximaal 20A.
Geschikt voor het meten aan 230V netspanning.

Sensor chip: ACS712ELC-20A
Aansluitspanning Vcc: 5V

De sensormodule kan 20A positief en negatief meten. De output is 100mV per gemeten Ampere.

Als er geen stroom gemeten wordt is de output Vcc/2.
Bij +20A zal de output dus Vcc/2 + 20 * 0,1 = 2,5 + 2,0 = 4,5V zijn.
Bij -20A zal de output dus Vcc/2 - 20 * 0,1 = 2,5 - 2,0 = 0,5V zijn.

Let op! Het aansluiten van 230V spanning en het meten van hoge stroom doe je op eigen risico. Weet wat je doet!
