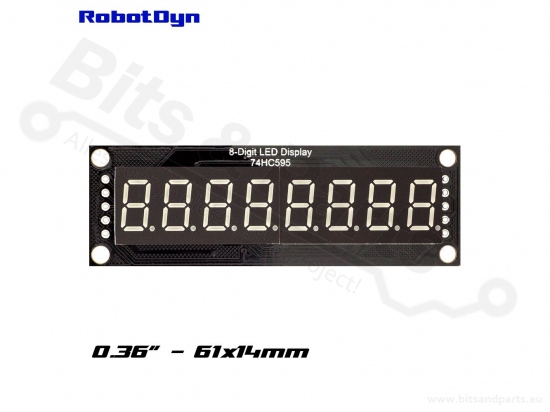

Cijferdisplay 8-Digit 7-segments blauw 74HC595 - 61x14mm

Productinformatie:

Losse segmenten en cijfers aan te sturen.
Helderheid softwarematig in te stellen.

Afmetingen totale board: 66x28x12mm.
Afmetingen display: 61x14x7,8mm
Hoogte digits: 14mm

Voltage: 5V

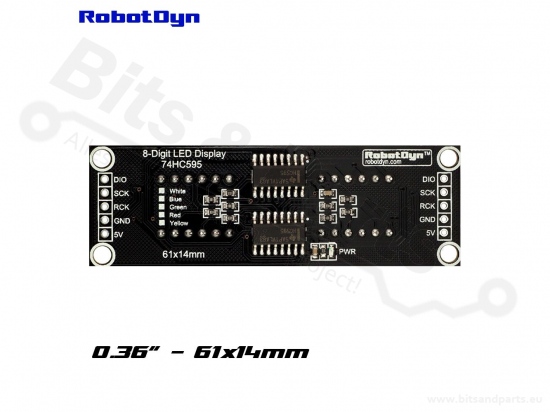

Interface:
GND - ground
5V - voeding
DIO - data input en output
CLK - kloksignaal

Aansluiten op Arduino:
GNG -> GND
5V -> 5V
DIO -> D5
CLK-> D4

Download de library via de onderstaande website link en installeer die in het Arduino IDE programma door het toevoegen van een library uit .zip bestand.

Klik om de website van dit product te openen.Klik om de website van dit product te openen.

Documentatie

:
icon_filetype_pdf
Technische tekening (engels):
Schematic==0G-00004875==Mod-LED-Display-8D-74HC595.pdf
