Prijs:
14,95 €
12,95 €
incl. BTW, excl. verzending
Dit artikel is binnenkort weer leverbaar!

Display TFT 128x160 262K 1,8inch SD cardreader

Productinformatie:

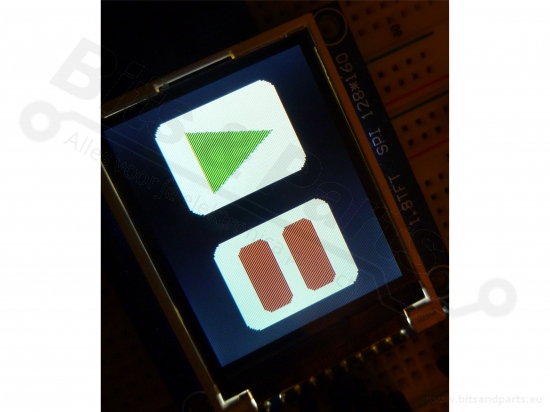

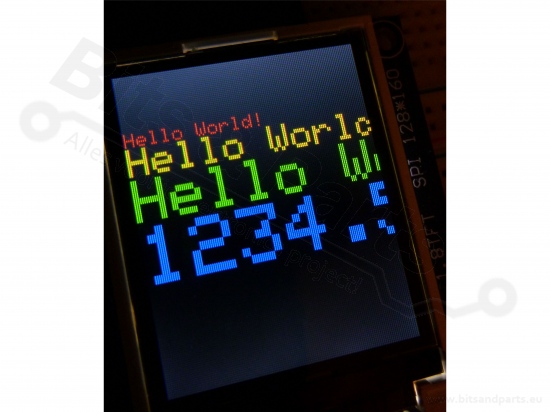

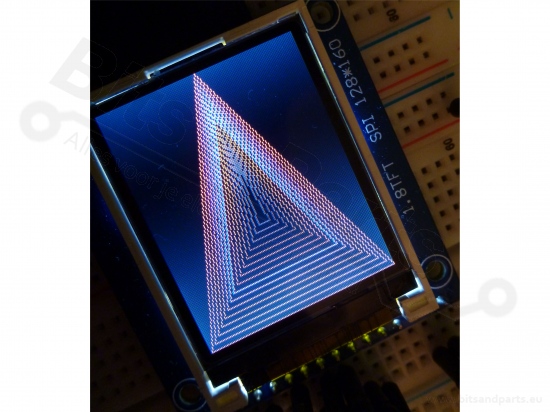

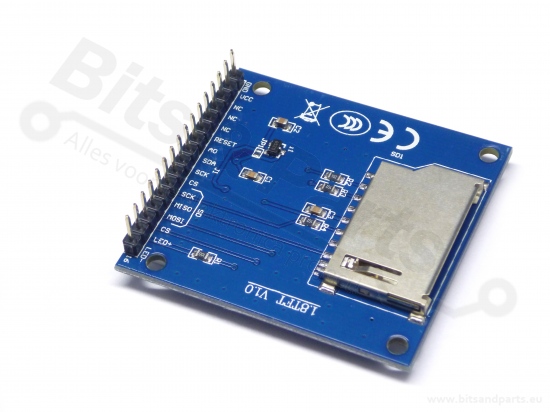

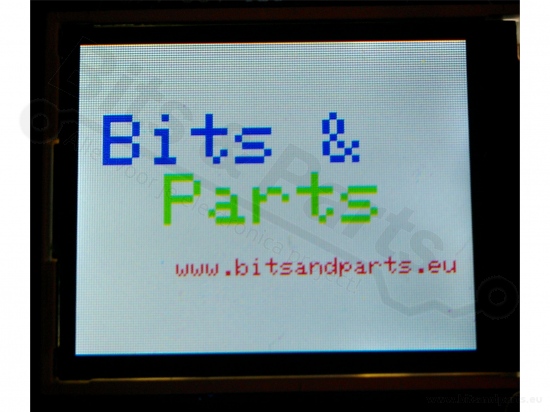

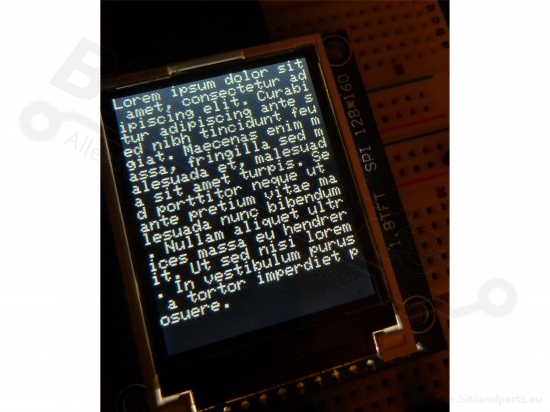

TFT Display + SD card slot met SPI interface. Met dit display voeg je snel een mooie interface toe aan je projekt. Toon tekst, teken figuren en toon afbeeldingen. Foto's en graphics zijn in te laden via de onboard SD-card reader (ook te gebruiken zonder).

- Aantal kleuren: 262K
- Backlight type: LED
- Resolutie: 128 x 160 pixels
- Totale grootte: 49 x 45 mm
- Display grootte: 28 x 35 mm
- Dot Size: 0.06 x 3 x 0.18 mm
- Dot Pitch: 0.18 x 0.18 mm
- IC Driver: ST7735B

Pak de libraries (onder documentatie) uit in de Arduino/Libraries map in Mijn Documenten (niet in de map van de Arduino applicatie).
Met de programmeervoorbeelden uit de libraries kun je gelijk aan de slag. In de voorbeelden staat hoe je het display aansluit op je Arduino.
Sluit de LED+ pin aan op 3,3V, VCC op 5V.

Documentatie

:
Montagehandleiding (engels):
Programmeervoorbeeld (engels):
Libraries_ST7735_GFX.zip
Technische tekening (Meertalig):
Technische tekening (Meertalig):
