Joystick/menuknoppen 5-richtingen + set / reset knoppen GR182
Productinformatie:

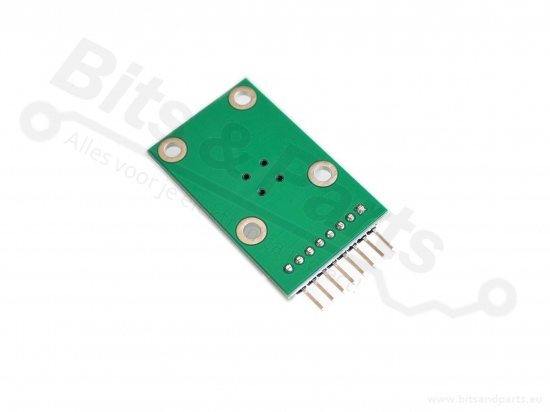

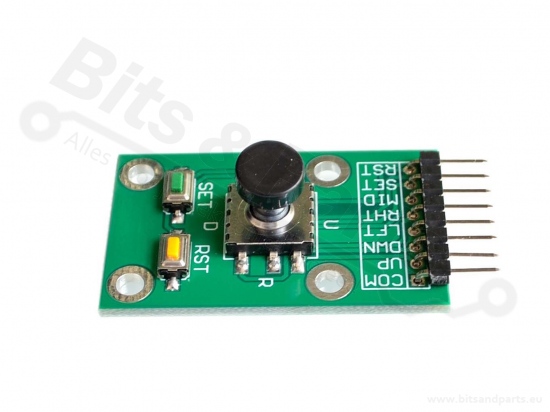

Board met een 5 richtingen 'joystick' voor het maken van een navigatiemenu.
Ook zitten er op het board een reset en set knop.
Alle contacten hebben een eigen pin voor het aansluiten op een microcontroller.
De gemeenschappelijke pin is COM.
De UP, DWN, LFT en RHT pins maken verbinding met de COM-pin als de joystick in die richting gedrukt wordt. MID is verbonden met COM als de joystick in de neutrale stand staat.
De SET en RST pins corresponderen met de set en reset knoppen.
